Материнская плата Gigabyte B550M DS3H R2

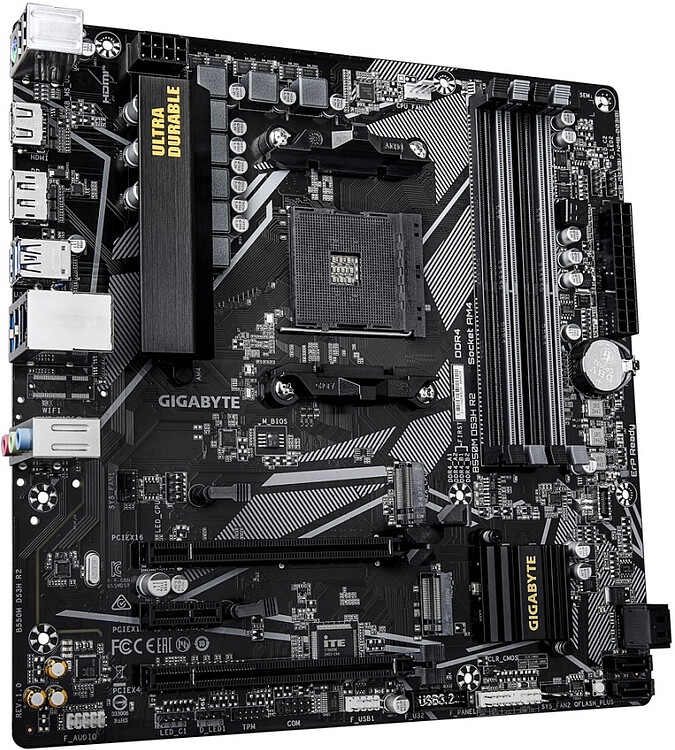

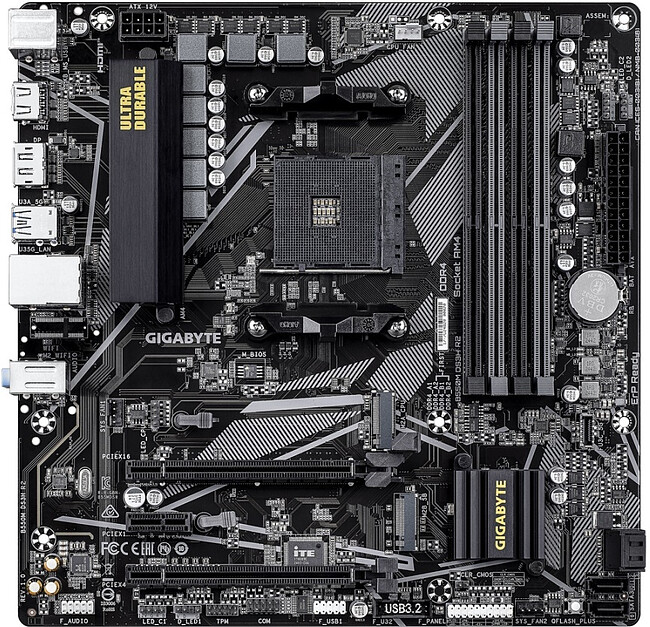

Материнская плата GigaByte B550M DS3H R2 — это надёжная microATX-платформа, созданная для сборки производительного ПК на базе процессоров AMD Ryzen. Она поддерживает широкий спектр моделей: от Ryzen 3000 до Ryzen 5000 G-Series, включая версии с интегрированной графикой. Сокет AM4 и чипсет B550 обеспечивают стабильную работу и совместимость с актуальными решениями AMD, а перечень поддерживаемых процессоров регулярно обновляется на официальной странице производителя. Плата оснащена четырьмя слотами DDR4, позволяющими установить до 128 ГБ оперативной памяти. Поддерживаются частоты от 2133 до 3200 МГц, а двухканальный режим обеспечивает высокую пропускную способность, что особенно важно для многозадачности и ресурсоёмких приложений. Графические возможности реализуются через HDMI и DisplayPort, которые поддерживают разрешения до 4096×2160 и 5120×2880 соответственно. Эти порты активны при использовании процессора с встроенным графическим ядром AMD Radeon Graphics. DisplayPort версии 1.4 поддерживает технологии HDCP 2.3 и HDR, обеспечивая чёткое изображение и совместимость с современными мониторами. Аудиоподсистема построена на кодеке Realtek ALC1220, обеспечивающем качественное звучание в формате High Definition Audio. Поддерживаются схемы позиционирования 2/4/5.1/7.1, которые можно гибко настраивать через фирменное приложение. Для активации 7.1-канального режима необходимо включить соответствующую опцию в настройках аудиоподсистемы. Разъём линейного выхода на задней панели поддерживает сигнал в формате DSD, что оценят любители высококачественного звука. Сетевой интерфейс представлен гигабитным контроллером Realtek, обеспечивающим стабильное подключение на скорости до 1 Гбит/с. Для подключения плат расширения предусмотрен основной слот PCI Express x16, реализованный через линии процессора. В зависимости от модели ЦП, он поддерживает режим PCIe 4.0 или 3.0, что позволяет установить мощную видеокарту или NVMe SSD. Если в системе используется только одна видеокарта, её необходимо установить именно в этот слот. Дополнительно доступны слоты PCIe x4 и PCIe x1, работающие через чипсет в режиме PCIe 3.0, что расширяет возможности подключения дополнительных устройств. Для накопителей предусмотрены два разъёма M.2 формата 2280. Один из них подключён к процессору и поддерживает SSD с интерфейсами SATA и PCIe 4.0 или 3.0 — в зависимости от установленного ЦП. Второй разъём работает через чипсет и поддерживает SATA и PCIe 3.0 x2. Также доступны четыре SATA-разъёма с пропускной способностью 6 Гбит/с. На базе этих интерфейсов можно организовать RAID-массивы уровней 0, 1 и 10, как для NVMe, так и для SATA SSD, что особенно полезно для повышения скорости или надёжности хранения данных. Плата оснащена всеми необходимыми разъёмами для подключения компонентов: 24-контактный ATX-разъём питания, 8-контактный разъём ATX 12 В, разъёмы для вентилятора процессора и двух системных вентиляторов, а также разъёмы для подключения LED-подсветки — как адресуемых, так и RGB. Есть отдельный разъём для LED-линейки ЦП. На плате также расположены разъёмы для подключения фронтальной панели: аудиоразъём, USB Type-C для выносного порта USB 3.2 Gen 1, разъёмы для USB 3.2 Gen 1 и USB 2.0, TPM-модуль (при наличии), COM-порт, перемычка для сброса CMOS и кнопка Q-Flash Plus для обновления BIOS без установки процессора.

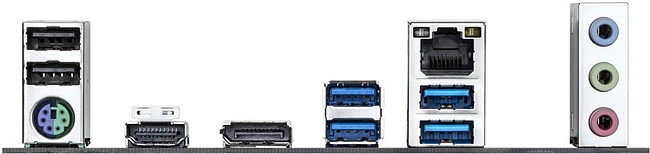

На задней панели расположены два порта USB 2.0/1.1, один PS/2 для клавиатуры и мыши, HDMI и DisplayPort, четыре порта USB 3.2 Gen 1, сетевая розетка RJ-45 и три аудиоразъёма. Актуальные характеристики видеовыходов и интерфейсов могут варьироваться в зависимости от установленного процессора. За управление портами ввода/вывода отвечает контроллер iTE. Система мониторинга позволяет отслеживать температуру, напряжение и скорость вращения вентиляторов, а также уведомлять о перегреве или неисправности. Управление скоростью вентиляторов доступно при использовании совместимых моделей. BIOS реализован на 128-Мбит микросхеме ПЗУ и поддерживает лицензионный AMI UEFI BIOS с функциями Plug and Play, DMI 2.7, WfM 2.0, SM BIOS 2.7 и ACPI 5.0. Всё это делает GigaByte B550M DS3H R2 отличным выбором для домашнего, офисного или игрового компьютера, где важны стабильность, гибкость конфигурации и высокая производительность.
