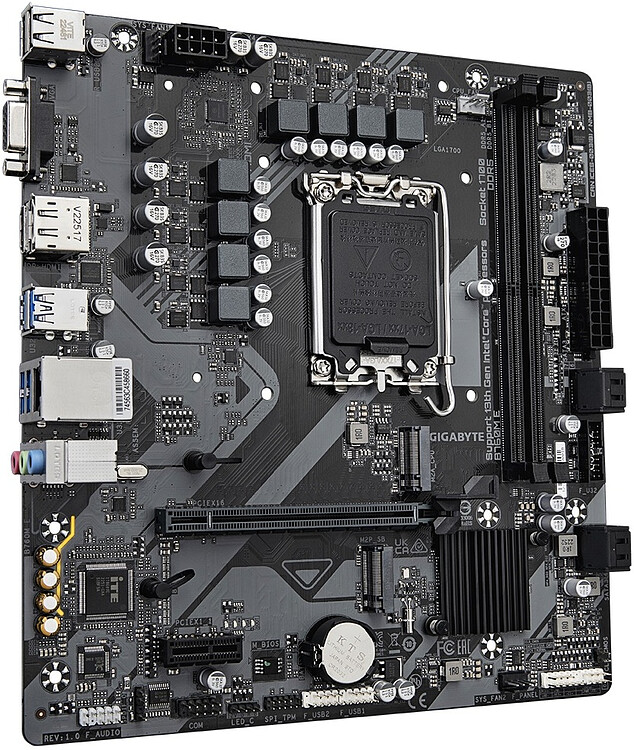

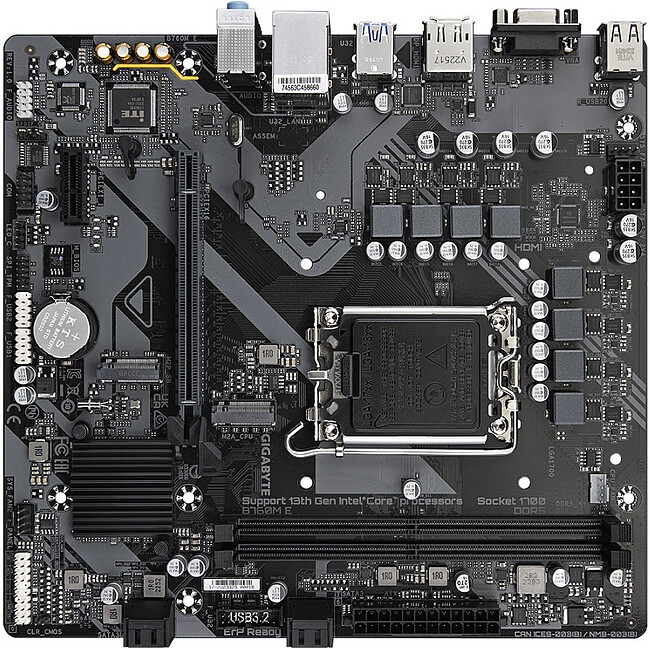

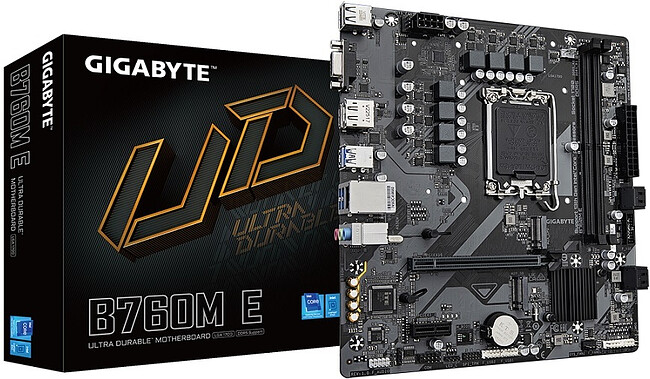

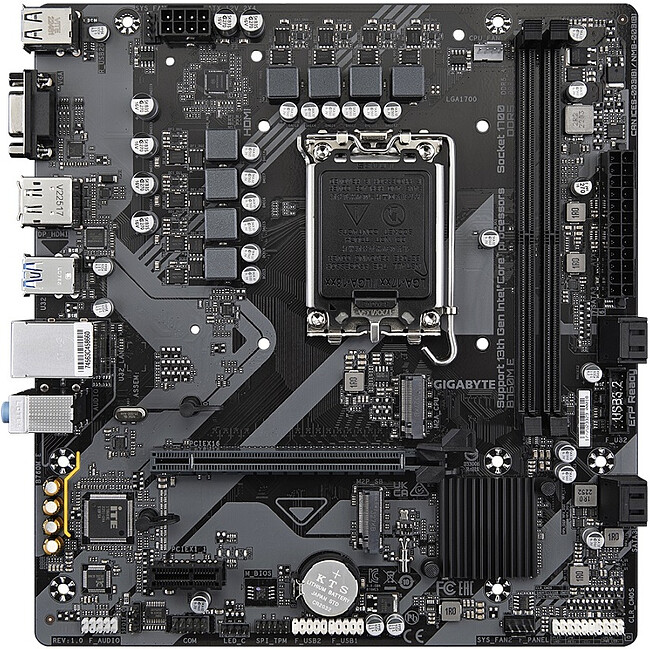

Материнская плата Gigabyte B760M E rev. 1.0

Материнская плата Gigabyte B760M E rev. 1.0 — это надёжная и функциональная основа для сборки современного компьютера на базе процессоров Intel. Она выполнена в форм-факторе Micro ATX с размерами 230×215 мм, что делает её совместимой с компактными корпусами без потери производительности. Процессорный разъём LGA1700 обеспечивает аппаратную совместимость с процессорами Intel Core, Pentium Gold и Celeron 12-го, 13-го и 14-го поколений, позволяя пользователю выбрать оптимальную конфигурацию под свои задачи. В основе платы лежит чипсет Intel B760 Express, который гарантирует стабильную работу и поддержку актуальных технологий. Подсистема памяти поддерживает модули DDR5 с частотами от 4000 до 7200 МТ/с в режиме разгона. Два DIMM-слота позволяют установить до 128 ГБ оперативной памяти, включая модули объёмом до 64 ГБ каждый. Двухканальный режим работы обеспечивает высокую пропускную способность, что особенно важно для ресурсоёмких приложений и многозадачности. Встроенное графическое ядро Intel HD Graphics, зависящее от установленного процессора, поддерживает одновременное подключение до трёх дисплеев. Для этого предусмотрены: один порт D-Sub с максимальным разрешением 1920×1200 при 60 Гц, один DisplayPort версии 1.2 с поддержкой HDCP 2.3 и разрешением до 4096×2304 при 60 Гц, а также один HDMI 2.1 TMDS с поддержкой HDCP 2.3 и разрешением до 4096×2160 при 60 Гц. Аудиоподсистема построена на кодеке Realtek с поддержкой High Definition Audio и схемами позиционирования 2/4/5.1/7.1. Для полноценного звучания предусмотрена поддержка S/PDIF Out. Переназначение аудиоразъёмов осуществляется через фирменное приложение, где можно активировать 7.1-канальный режим воспроизведения. Это делает плату подходящей для мультимедийных систем и домашних кинотеатров.

Сетевой интерфейс реализован через контроллер Realtek GbE LAN, обеспечивающий стабильное подключение на скорости 1 Гбит/с с поддержкой 100 и 10 Мбит/с. Для расширения функциональности предусмотрены два разъёма PCI Express: один PCIe x16 (версия 4.0, режим x16) для установки видеокарты или NVMe SSD, и один PCIe x1 (версия 3.0, режим x1) для дополнительных плат расширения. Для хранения данных предусмотрены два разъёма M.2 Socket 3 (типоразмер 2280, M key): один подключён к процессору (M2A_CPU), второй — к чипсету (M2P_SB), оба поддерживают SSD-накопители PCIe 4.0 x4/x2. Также доступны четыре разъёма SATA 6 Гбит/с с возможностью организации RAID-массивов уровней 0, 1, 5 и 10, что позволяет повысить надёжность и скорость работы с данными. На системной плате расположены: 24-контактный ATX-разъём питания, 8-контактный ATX 12 В, разъём для вентилятора ЦП, два разъёма для системных вентиляторов, разъём для подключения RGB LED-линеек, два разъёма M.2 Socket 3, четыре SATA-разъёма 6 Гбит/с, группа разъёмов фронтальной панели, колодка для подключения аудиоразъёма на передней панели, разъём S/PDIF Out, разъём для подключения USB 3.2 Gen 1, два разъёма для USB 2.0/1.1, разъём для подключения TPM-модуля (GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0), COM-порт и перемычка для сброса CMOS. На задней панели расположены: два порта USB 2.0/1.1, один порт D-Sub, один DisplayPort, один HDMI, четыре порта USB 3.2 Gen 1, сетевая розетка LAN RJ-45 и три аудиоразъёма. Контроль за состоянием системы осуществляется через микросхему iTE, которая обеспечивает автоопределение напряжения, температуры, скорости вращения вентиляторов, контроль жидкостной системы охлаждения, уведомление о неисправностях и управление скоростью вентиляторов (в зависимости от их типа) . BIOS представлен 128-Мбитной микросхемой AMI UEFI с поддержкой PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7 и ACPI 5.0. Фирменные технологии включают приложение GIGABYTE Control Center (GCC), позволяющее управлять настройками системы, и утилиту Q-Flash для обновления BIOS. Набор доступных функций GCC зависит от модели платы и региона поставки. Gigabyte B760M E rev. 1.0 — это материнская плата, которая сочетает в себе высокую производительность, гибкость конфигурации и полный набор интерфейсов. Она идеально подойдёт для сборки домашнего ПК, рабочей станции или игровой платформы, обеспечивая надёжность, скорость и удобство подключения.
